時間：[2022-02-18]| 作者：admin
尊敬的客戶：
感谢您選擇了我司的產品！
為了方便您(nin)的(de)使用，請仔細阅讀(du)說明书，並按照說明(ming)书的步(bu)骤進行操作。
K18型四壓縮機冷卻機控製器，性能稳定、可靠，功能完善，操作簡便。特點如下：
1、 使用NTC型(xing)熱電阻感應温度，采用高性能PID算法，控製效果好。
2、 主控板板采用(yong)先進的(de)、高集(ji)成度的一體化進口單片機，極大(da)的提高了系統的抗(kang)干扰能力；
3、 搭载相序(xu)檢測模块，適用線(xian)電壓範围146-456V，能自動监測三相電错、缺相等。
4、 擴展功能：可通過RS485接口(kou)與第三方(fang)通訊。
5、 采用7寸全触摸屏控製，操作方(fang)便，顯示(shi)直觀，有用戶、廠(chang)家參数設置
6、 能(neng)實(shi)時查詢历史故障、繼電器輸出、開關量輸入状態。
7、自带電流檢測功能，取代熱過载繼(ji)電器(qi)，方便(bian)，可靠。
|
序號 |
規格參数 |
規格說明 |
序號 |
規格參数 |
規格說明 |
|
|
1 |
控製器輸入電源 |
AC12V/DC12V ±5% |
6 |
開關量輸出 |
7個繼電器250VAC 2A |
|
|
2 |
測温範围 |
-48.0~99.9°C |
7 |
繼電器负载類型 |
報警器、接触(chu)器或電磁阀(fa) |
|
|
3 |
測量精度 |
0.1°C/NTC |
8 |
開關量輸入 |
18個无源信號輸入 |
|
|
4 |
工作環境 |
-10°C~60°C,≤85%非凝露 |
9 |
模擬量輸入 |
2路NTC型熱電阻（3435K） |
|
|
5 |
存储環境 |
-20°C~70°C,≤85%非凝露 |
10 |
電流輸入 |
4路電流檢測 |

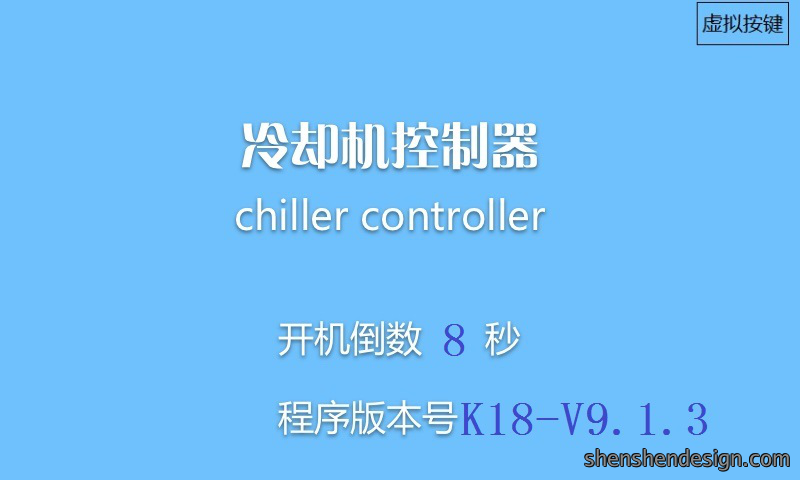

給控製器(qi)上電后，進入開機界面
程序版本(ben)號請以實际為準(zhun)。在開機倒計時界面，點擊“虚(xu)擬按键”的位置可以進入廠家設置界面。廠家設置默(mo)認密(mi)碼為：1234。提示：出廠后密(mi)碼請及(ji)時修改，具體见“3.5.2廠家密碼修改”

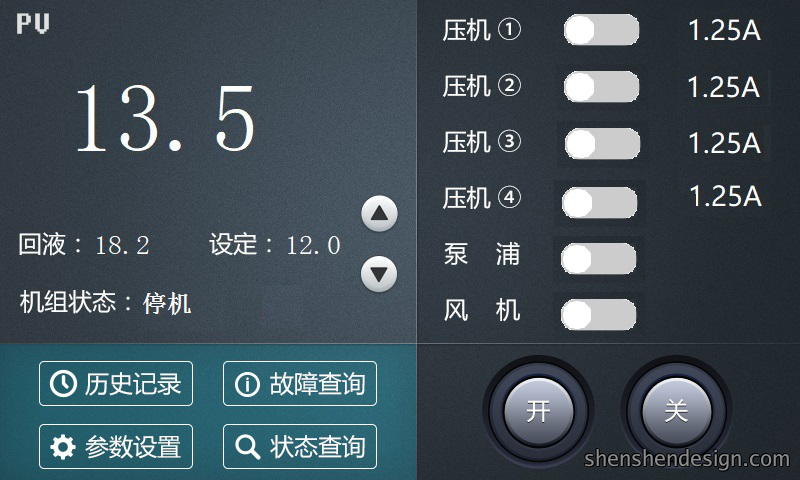

1 待機界面
下面將對部分(fen)按键和圖標進行說明：
|
序號 |
按键 |
按键名称 |
功能 |
描述 |
|

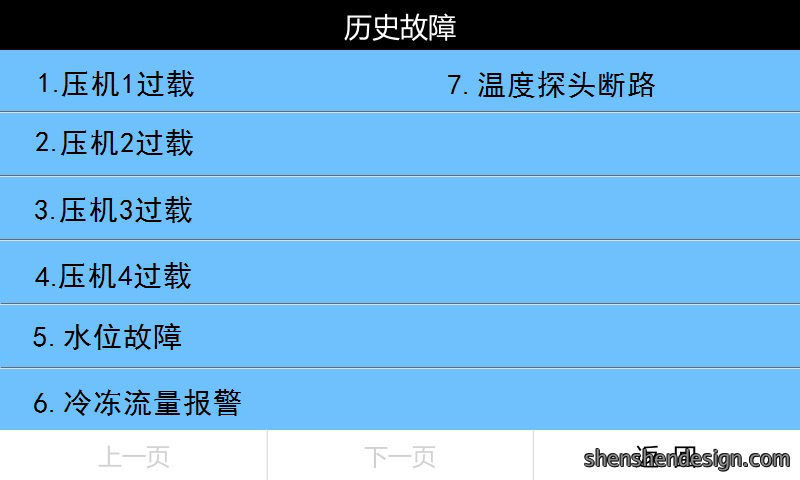

1 |
|

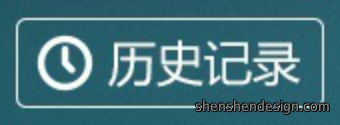

历史記錄 |
查詢历史故障記錄 |
查詢最(zui)近发生的12次故障記錄(lu) |
|
2 |
|
故障查詢 |
查詢当前发生的故障 |
查詢当前发生的故障記(ji)錄 |
|
3 |
|
參数設置 |
用戶參数設置 |
用戶參数的設置 |
|
4 |
|
状態查詢 |
機組運行状態查詢 |
查詢(xun)機組繼電器運行状態，開關(guan)量状態和機組累計運行時間 |
|
5 |
|
增加 |
增加数值 |
向上增加設定温度 |
|
6 |
|
减少 |
减少数值 |
向下减少設定温度 |
|
7 |
|
開機 |
開启機組 |
启動機組：機組(zu)启(qi)動后顯示綠色 關闭機組：機組關(guan)闭后顯示灰色 |
|
8 |
|
關機 |
關闭機組 |
启動機組：機組启動后(hou)顯示灰(hui)色 關闭機組：機組關闭后(hou)顯(xian)示綠色 |

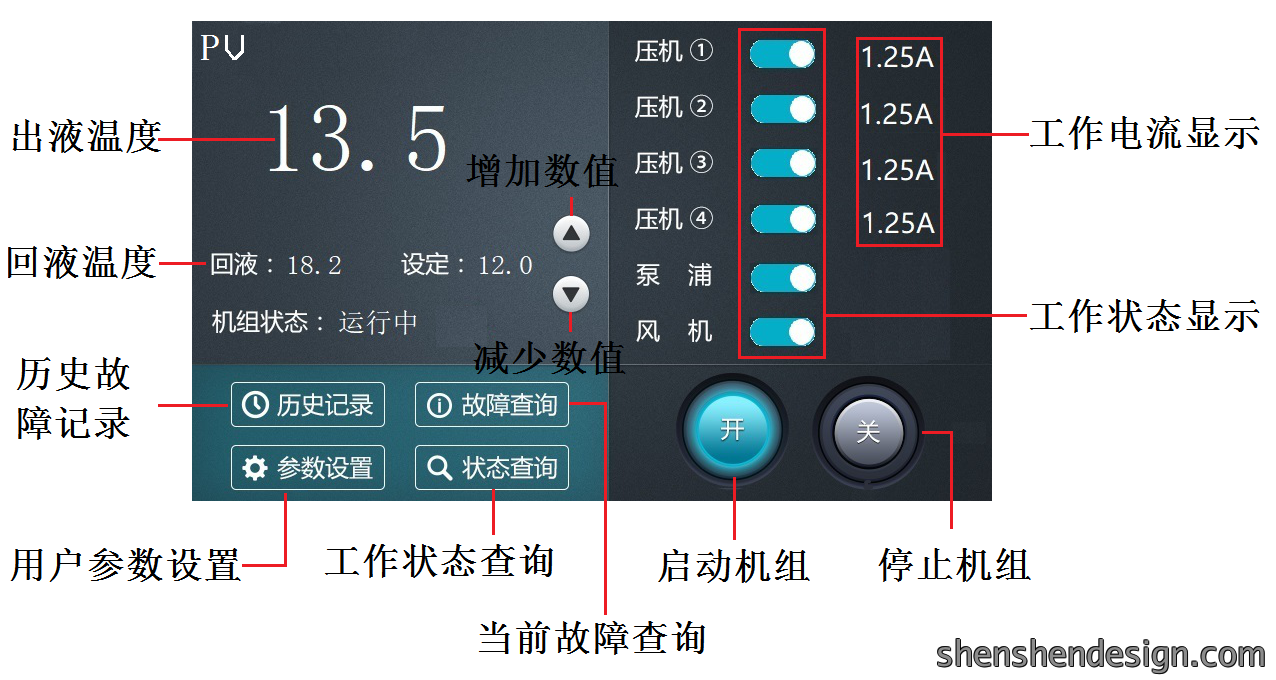

2 運行界面
|
序號 |
圖標 |
圖標名称 |
描述 |
|
1 |
|
開启 |
该(gai)圖標表示設備處於開启状態，關闭状態顯示灰色 |
|
2 |
|
關闭 |
该圖標表示設備(bei)處於關闭状態(tai)，開启状態顯示藍色 |
|
3 |
|
故障 |
该圖標表示設備(bei)有故障，没有故(gu)障則不顯示(shi) |
|
4 |
|
常闭 |
该圖標表示(shi)處於常闭状態，常開則(ze)表示灰色 |
|
5 |
|
常開 |
该圖(tu)標表示處於常開状態(tai)，常闭則(ze)表示綠色 |
|
6 |
|
開启 |
该(gai)圖(tu)標表示繼電器處於開启状態，關闭状態顯示灰色OFF |
|
7 |
|
關闭 |
该圖標表示繼電器處於關(guan)闭状態，開启状態顯示藍色ON |
当機(ji)組出(chu)現故障了，在主界(jie)面
會(hui)闪烁顯示，此時點擊主(zhu)界面的(de)
圖標(biao)可進(jin)入查看当前所发生的故障。在当(dang)前故障界面下(xia)，可按“消音”键停止蜂鳴(ming)器響。当故障清除后，按“复位”键可复位故障(zhang)，如果故障(zhang)没(mei)有清除，則当(dang)前故障還(hai)没消除，不可复(fu)位。
|
序號 |
按键 |
按键名称 |
描述 |
|
1 |
|
故障复位 |
消除故障后，按此按(an)键复位故障 |
|
2 |
|
消音 |
消除系統報警聲音 |
|
3 |
|
上翻頁 |
翻頁(ye)查詢故障信息，灰色不可按，綠色可按 |
|
4 |
|
下翻頁 |
翻頁(ye)查詢故障信息，灰色不可按，綠色可按 |
|
5 |
|
返回 |
返回主頁面 |

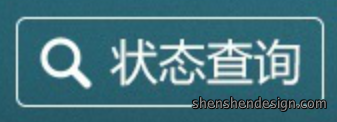

在主界面按下
，進入如(ru)下状態查詢界面(mian)：

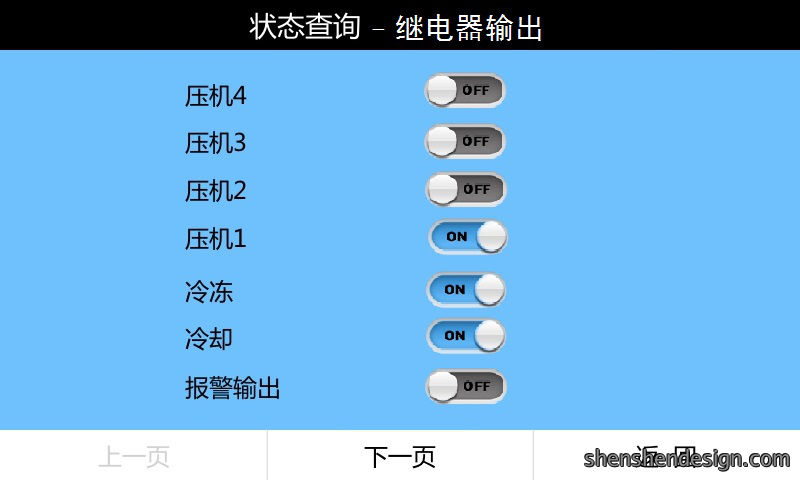

3.4.1 繼電器輸出查詢
当燈為灰色
時，表示(shi)相應繼電器(qi)没有輸出。
当燈為綠色
時，表示(shi)相應繼電器(qi)正在輸出。

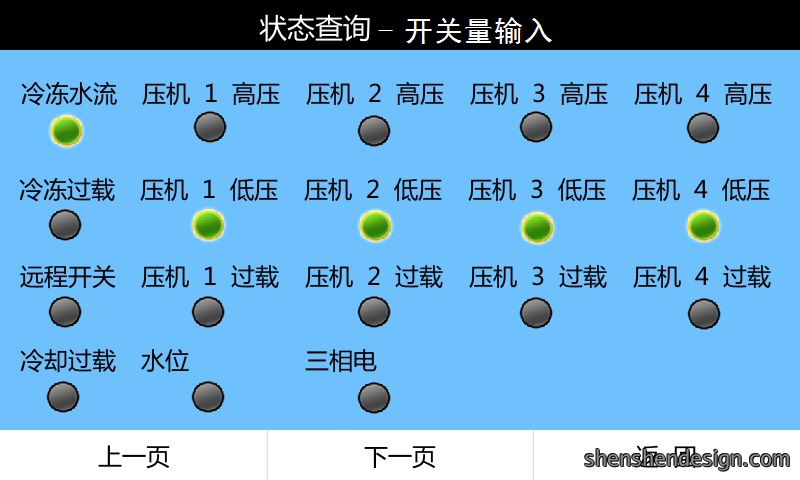

当燈為灰色
時，表示相應開光量輸入處於断開状態。
当燈為綠色
時，表示相應(ying)開光(guang)量輸入處於闭合状態。

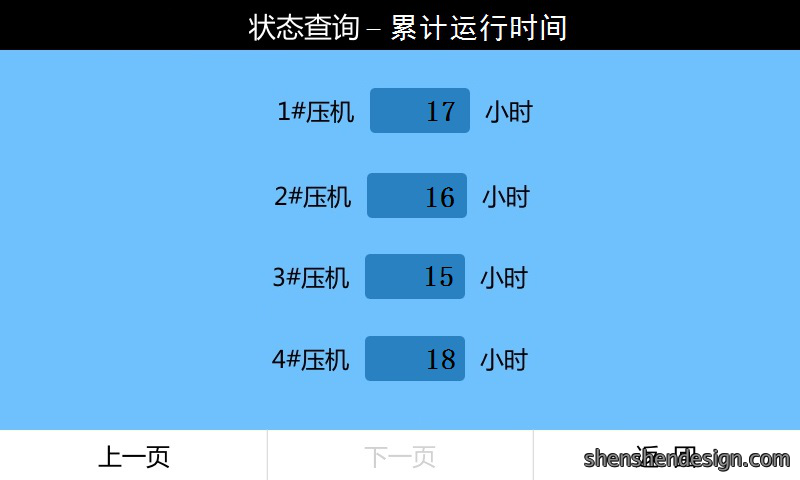

查看壓縮機(ji)累計(ji)運行時間

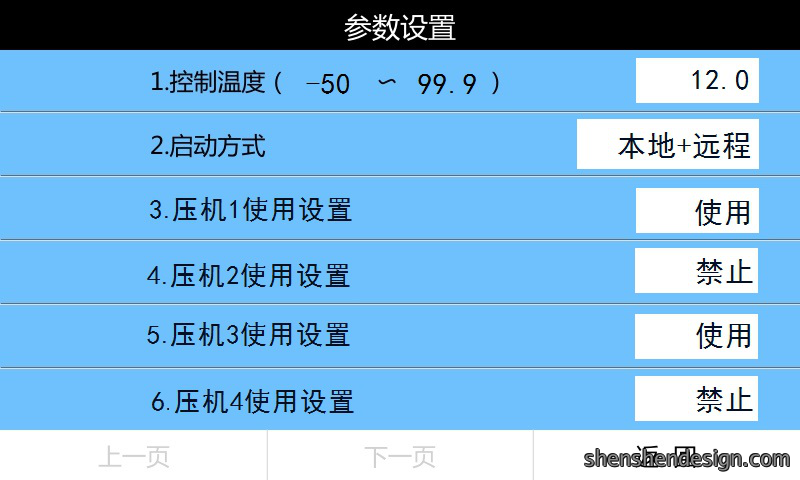

u 3.5.1 用戶參数設置
在主界面點擊
進入用戶參数設置
各參数含義：
|
序號 |
參数名称 |
出廠設置 |
參数範围 |
功能說明 |
|
1 |
控製温度 |
12.0℃ |
-50.0~99.9℃ |
|
|
2 |
启動方式 |
本地 |
本地/本地+远程/远程 |
本地：只(zhi)能本地控製設備启停 本地+远程：本地(di)和远程都(dou)可以控製設備启停 远程：只能远程控製設備启停 |
|
3 |
壓機1使用選擇 |
使用 |
使用/禁止 |
允許/禁止壓縮(suo)機1是否使用(yong) |
|
4 |
壓機2使用選擇 |
使用 |
使用/禁止 |
允許/禁止壓縮(suo)機2是否使用(yong) |
|
5 |
壓機3使用選擇 |
使用 |
使用/禁止 |
允許/禁止壓縮(suo)機3是否使用(yong) |
|
6 |
壓機4使用選擇 |
使用 |
使用/禁止 |
允許/禁止壓縮(suo)機4是否使用(yong) |
